La maîtrise du système d’allumage est une étape cruciale pour tout passionné de motos Triumph souhaitant optimiser le démarrage et la performance de sa machine. L’allumage, et plus particulièrement la méthode shunt contacteur, constitue un élément central permettant non seulement d’assurer une bonne étincelle mais aussi d’éviter les pannes liées à l’électricité moto. Entre la nécessité de comprendre les contraintes spécifiques de la batterie moto, les enjeux du contacteur à clé et le fonctionnement précis du système d’allumage, cette méthode apporte une restauration efficace pour les motos Triumph.
L’allumage shunt contacteur s’impose comme une solution technique pour contourner certaines limites du système d’origine, en particulier celles liées à la boucle de sécurité qui peut parfois empêcher la mise en route du moteur. Cette technique demande cependant une excellente compréhension des circuits électriques de la moto, car elle modifie le parcours du courant, impactant ainsi la gestion globale du moteur et la synchronisation des composants.
À travers une exploration technique détaillée, l’analyse inclut le diagnostic Triumph, les méthodes de dépannage et les options d’entretien Triumph, en intégrant les spécificités des contacteurs ainsi que des modules d’allumage adaptés. L’objectif est d’offrir une approche systémique, basée sur des exemples concrets et une démarche méthodique, pour que chaque propriétaire de moto Triumph puisse comprendre et éventuellement appliquer cette mécanique avec confiance et rigueur.
- La méthode shunt contacteur intervient principalement dans la gestion sécuritaire du démarrage.
- Comprendre le câblage électrique est indispensable pour éviter des microcoupures et autres dysfonctionnements.
- Le remplacement et l’entretien des contacteurs d’allumage figurent parmi les gestes clé pour la fiabilité du système d’allumage.
- La batterie moto et le contacteur à clé jouent un rôle décisif dans le bon fonctionnement du circuit électrique.
- Le diagnostic Triumph spécialisé permet de cibler rapidement les défauts liés à ce système complexe.
Les principes techniques de la méthode d’allumage shunt contacteur sur motos Triumph
La méthode d’allumage shunt contacteur repose sur l’utilisation d’un contacteur à trois fils, souvent désigné comme un disjoncteur de démarreur inversé. Cet élément est chargé d’assurer que la boucle de sécurité soit toujours renseignée, que le levier d’embrayage soit en position embrayée ou débrayée. Ce contacteur inverseur permet ainsi de shunter certaines coupures automatiques du moteur, facilitant le démarrage dans des conditions spécifiques, notamment lors d’une panne du capteur de position ou d’un antiparasite défaillant.
Le fonctionnement de ce contacteur à trois fils (un commun, un contact ouvert et un contact fermé) implique une connexion électrique alternative qui maintient le circuit primaire d’allumage actif. En effet, cette méthode tangentielle contourne les interruptions du système d’allumage classique susceptibles de provoquer des microcoupures, décrites en détail sur ce site spécialisé. Cette configuration technique évite aussi le blocage du démarreur en cas de levier mal positionné.
Structure et câblage du contacteur shunt

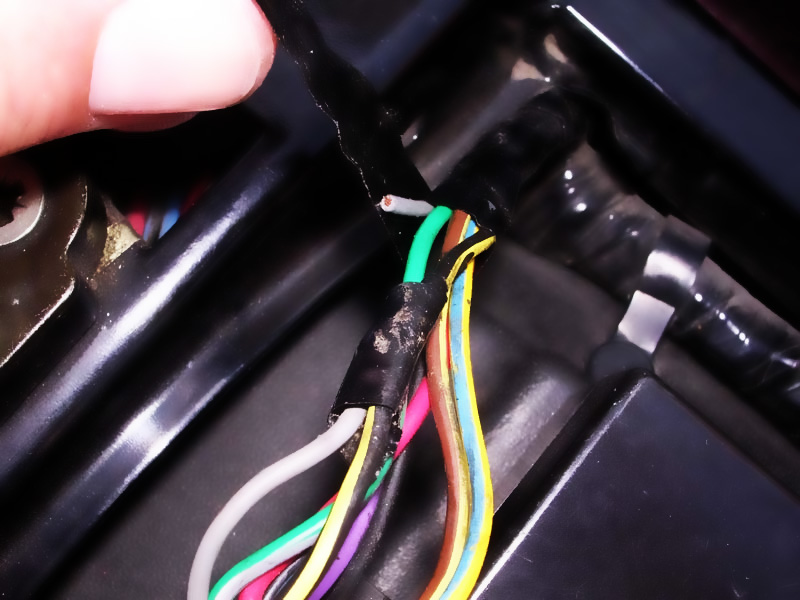

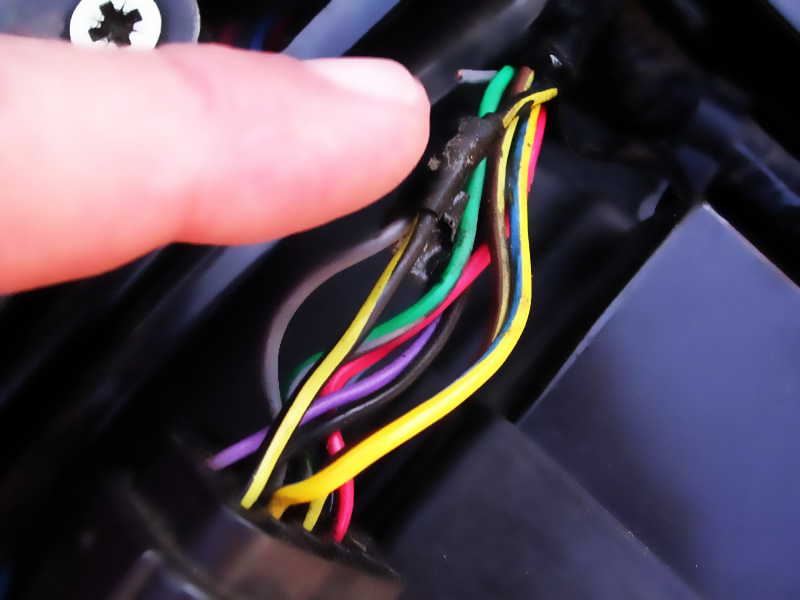

La connectivité du shunt contacteur doit absolument respecter un schéma précis, intercalant la bobine d’allumage et les relais de sécurité tout en facilitant une continuité électrique indispensable au moteur.
- Un fil commun relie la source d’alimentation principale.
- Un contact normalement ouvert se ferme uniquement lorsque le levier est embrayé.
- Un contact normalement fermé maintient la boucle de sécurité fermée lorsque le levier est débrayé.
Cela permet d’assurer une circulation continue du courant électrique, indispensable pour actionner la bougie d’allumage et générer cette étincelle cruciale, même dans des conditions où l’embrayage est relâché. Pour approfondir la montée en compétence sur la bobine d’allumage et ses défauts, ce guide détaillé en explique toute la complexité.
| Élément | Rôle | Effet sur l’allumage |
|---|---|---|
| Fil commun | Source d’alimentation électrique principale | Permet le passage du courant principal vers le contacteur |
| Contact ouvert | Active la boucle lors de l’embrayage | Permet le démarrage du moteur lorsque l’embrayage est actionné |
| Contact fermé | Maintient la boucle de sécurité fermée en débrayé | Évite le blocage du démarreur |
Il est crucial de réaliser un câblage précis et de vérifier régulièrement les connexions pour éviter des défaillances électriques pouvant générer des arrêts intempestifs du moteur ou des coupures d’allumage non souhaitées.
Étapes pratiques pour remplacer et entretenir le contacteur d’allumage sur une Triumph
Remplacer un contacteur d’allumage défectueux sur une moto Triumph est un travail accessible, mais qui requiert tout autant précision et rigueur. Le contacteur fait partie des composantes vitales du système d’allumage moto, sa défaillance pouvant entraîner le refus de démarrage, voire des coupures en route.
Avant toute chose, il convient de localiser précisément le contacteur d’allumage. Généralement, ce dernier se trouve fixé près de la colonne de direction, à portée du guidon. Equipez-vous d’un tournevis cruciforme et à tête plate afin d’intervenir sans risque d’endommager les vis ou le boîtier. Une fois le contacteur retiré délicatement, l’installation du modèle neuf suit un protocole simple mais méthodique.
- Désactivation préalable de la batterie moto pour prévenir tout court-circuit.
- Retrait des vis de fixation au moyen du tournevis cruciforme.
- Extraction délicate du contacteur d’allumage usé.
- Positionnement du nouveau contacteur et fixation à l’aide du tournevis à tête plate.
- Vérification de la bonne fixation et absence de jeu.
- Reconnecter la batterie moto et procéder à un démarrage de test.
Un contacteur bien installé garantit le bon fonctionnement du système d’allumage et sécurise la boucle électrique autour du démarreur. En cas de doute lors de l’intervention, il peut être judicieux de consulter des ressources comme ce dossier complet pour approfondir au sujet du contacteur et éviter toute erreur.
| Étape | Description | Outils nécessaires |
|---|---|---|
| Localisation | Identifier le contacteur près de la colonne de direction | Tournevis cruciforme |
| Retrait | Dévisser les vis de fixation | Tournevis cruciforme |
| Installation | Positionner et fixer le nouveau contacteur en place | Tournevis à tête plate |
| Vérification | Tester le fonctionnement par mise en route de la moto | Aucun spécifique |
Diagnostic avancé et dépannage de l’allumage Triumph avec focus sur le shunt contacteur
Le diagnostic d’un système d’allumage moto Triumph, en particulier quand il s’agit d’un dysfonctionnement lié au shunt contacteur, demande une approche détaillée et méthodique. Les symptômes peuvent se traduire par un refus de démarrage, des coupures intermittentes, ou bien une absence d’étincelle sur les bougies d’allumage.
Pour comprendre l’origine d’un problème, il est indispensable d’explorer notamment l’état des câbles, la qualité des connexions, mais aussi la fonctionnalité du contacteur. Un diagnostic complet inclut la vérification de la batterie moto et des relais de démarrage, éléments que plusieurs guides comme ce guide détaillé aident à appréhender.
- Contrôle visuel des connexions électriques et câbles pour détecter corrosion ou dégradation.
- Mesure à l’aide d’un multimètre de la tension transmise par le contacteur.
- Test des relais de démarrage et de la bobine d’allumage pour assurer une réponse optimale du système.
- Inspection du capteur de position et antiparasite pour prévenir les fausses coupures.
Lorsqu’un dysfonctionnement est lié à des composants tels que l’antiparasite, des ressources exhaustives permettent d’orienter le diagnostic et la réparation, à l’instar de l’article dédié aux problèmes d’antiparasite défectueux. Ce volet diagnostique est essentiel pour maintenir le système d’allumage en parfait état de marche, en assurant la continuité électrique sans interruption.
| Symptôme | Cause potentielle | Solution recommandée |
|---|---|---|
| Refus de démarrage | Contacteur shunt mal câblé ou défectueux | Vérifier câblage et remplacer le contacteur si besoin |
| Coupures intermittentes du moteur | Antiparasite défaillant ou bobine défectueuse | Tester et remplacer la bobine ou l’antiparasite |
| Absence d’étincelle | Capteur de position HS | Remplacer ou réparer le capteur de position |
Connaître et influencer la gestion électrique de la batterie moto dans le système shunt contacteur
La batterie moto constitue le cœur énergétique qui alimente le système d’allumage, y compris la méthode shunt contacteur, par l’intermédiaire du contacteur à clé. Une batterie en mauvais état ou mal maintenue peut engendrer de nombreuses défaillances, y compris l’absence d’étincelle, difficulté au démarrage ou instabilité électrique sournoise.
Le contacteur à clé est le premier élément activé en allumant la moto. Il prend en charge la distribution de courant vers la bobine d’allumage, les relais et le contacteur shunt. Par conséquent, son bon fonctionnement est impératif. Le lien entre batterie, contacteur à clé et relais conditionne la qualité du démarrage et la stabilité du moteur en marche.
- Maintenir la charge optimale de la batterie pour éviter des tensions insuffisantes.
- Contrôler la propreté et la solidité des connexions au niveau des bornes.
- Remplacer la batterie dès les premiers signes de faiblesse comme baisse de tension ou décharge rapide.
- Tester régulièrement le contacteur à clé pour s’assurer de son intégrité fonctionnelle.
Selon les experts du domaine, l’entretien rigoureux de ce maillon critique évite de nombreux tracas liés à une alimentation électrique instable. Il est conseillé d’inclure dans votre routine d’entretien Triumph ce contrôle systématique, notamment avant les longues sorties ou après plusieurs mois d’inactivité.
| Élément électrique | Impact sur l’allumage | Conseil d’entretien |
|---|---|---|
| Batterie moto | Alimentation en tension constante et fiable | Maintenir une charge optimale, remplacement si défaillance |
| Contacteur à clé | Gestion de la distribution de courant initiale | Tester régulièrement et remplacer en cas de dysfonctionnement |
| Relais de démarrage | Commande le passage du courant vers le démarreur | Contrôler et nettoyer les connexions |
Perspectives et conseils avancés pour l’entretien Triumph lié au shunt contacteur et système d’allumage
En poursuivant la maintenance du système d’allumage à méthode shunt contacteur, plusieurs conseils avancés s’imposent pour garantir la durée de vie et la fiabilité de votre moto Triumph. Un entretien régulier et approfondi du système électrique évite des pannes inattendues et optimise la performance.
Il est recommandé de :
- Inspecter périodiquement le contacteur shunt pour détecter toute usure ou corrosion.
- Utiliser des produits spécifiques pour nettoyer les contacts électriques et prévenir l’oxydation.
- Procéder à des vérifications fréquentes de la batterie et des connexions associées.
- Effectuer un diagnostic complet du système électrique en cas de signaux erratiques ou d’irrégularités lors du démarrage.
- Privilégier des pièces de rechange certifiées compatibles et conformes aux spécifications Triumph.
Ces pratiques, largement supportées par la communauté technique et illustrées dans ce dossier technique approfondi, permettent d’optimiser la longévité du système d’allumage tout en assurant une conduite sereine et sécurisée.
| Conseil d’entretien | Fréquence recommandée | Impact attendu |
|---|---|---|
| Inspection visuelle du contacteur shunt | Tous les 6 mois | Détection précoce des défauts pour éviter pannes |
| Nettoyage des contacts électriques | Chaque année | Prévention de l’oxydation et maintien du bon contact |
| Diagnostic complet du système électrique | Annuel ou après symptômes | Prévention des coupures et améliorations des performances |
| Remplacement de composants usés | Selon l’usure constatée | Maintien de la fiabilité du système d’allumage |
Quelle est la fonction principale du shunt contacteur sur une moto Triumph ?
Le shunt contacteur sert à maintenir la boucle de sécurité active peu importe la position du levier d’embrayage, évitant ainsi que le démarreur soit bloqué et assurant une alimentation électrique continue.
Comment identifier un contacteur d’allumage défectueux sur une Triumph ?
Un contacteur défectueux peut provoquer un refus de démarrage, des coupures intermittentes ou une absence d’étincelle. Un diagnostic visuel combiné à une vérification électrique permet d’identifier ce problème.
Est-il difficile de remplacer soi-même le contacteur d’allumage ?
Le remplacement du contacteur d’allumage est accessible à toute personne ayant un minimum d’outils basiques et en suivant un protocole précis pour débrancher et rebrancher correctement les connexions.
Quels risques en cas de mauvais câblage du shunt contacteur ?
Un câblage incorrect peut entraîner des microcoupures, un blocage du démarreur ou une perte de puissance moteur, affectant la fiabilité globale du système d’allumage.
Comment prolonger la durée de vie de la batterie moto dans ce système ?
Pour une longue durée de vie, il est essentiel de maintenir une charge optimale, de contrôler régulièrement l’état des bornes et de tester le contacteur à clé ainsi que les relais associés.
