Comprendre l’allumage shunt et le contacteur de béquille latérale sur Triumph

Les passionnés de la marque Triumph connaissent bien cette sensation unique de prendre la route au guidon d’une moto alliant performance, histoire et technologie. Pourtant, derrière cette expérience excitante se cachent des systèmes de sécurité essentiels, parfois méconnus, tels que l’allumage shunt et le contacteur de béquille latérale. Ces dispositifs, bien que techniques et souvent perçus comme complexes, jouent un rôle crucial dans le fonctionnement et la sécurité des motos Triumph. Il est fondamental pour tout motard, Moto Expert ou amateur, de saisir leur importance et leur impact, notamment lorsqu’il s’agit de dépannage ou d’optimisation. Que vous soyez bricoleur aguerri ou simple curieux, déchiffrer ces systèmes ouvre la voie à une meilleure maîtrise de votre machine.

Le contacteur de béquille latérale, élément clé de la boucle de sécurité, interagit directement avec le système d’allumage. Sa fonction est simple en apparence mais son intégration électrique est étonnamment subtile. L’allumage shunt, quant à lui, est la solution astucieuse pour déjouer certaines pannes ou contraintes liées à ce montage, sans altérer le câblage d’origine. De la compréhension fine de ces deux notions dépend la capacité à intervenir efficacement sur la moto, à différencier un problème technique d’un simple dysfonctionnement de sécurité et à garantir un usage serein et sécurisé.

Les multiples discussions sur ce sujet sur des forums spécialisés comme celui de Louis ou de Troumf illustrent bien la complexité apparente de ces systèmes. Néanmoins, une méthode claire et structurée pour le shunt permet à ceux qui ne sont pas experts en électricité de disposer d’une solution pratique, immédiatement applicable.

En bref :

• Le contacteur de béquille latérale est un composant clé de la boucle de sécurité Coupant l’allumage quand la béquille est abaissée et la moto en prise.
• La boucle de sécurité combine plusieurs éléments électriques (contacteur béquille, relais de sécurité, TCI, fusible 30A) pour empêcher un démarrage dangereux.
• L’allumage shunt est une méthode réversible et non destructive pour contourner temporairement la sécurité en cas de panne ou d’urgence.
• Les risques liés au shunt sont importants et doivent conduire à une vigilance accrue, notamment le risque de démarrer la moto avec la béquille abaissée.
• Un matériel simple composé de cosses, fils et shunts permet de modifier temporairement les circuits pour tester ou dépanner facilement.
• La compréhension du circuit électrique reste essentielle, même pour ceux qui choisissent la méthode shunt, pour éviter tout court-circuit ou erreur mécanique.
• Des ressources en ligne, ainsi que des pièces chez Bihr, Wemoto, ou Motoblouz, sont incontournables pour compléter l’expérience de réparation ou d’optimisation.

Fonctionnement avancé du contacteur de béquille latérale dans les motos Triumph

La sécurité intégrée sur les motos Triumph de type T3 est élaborée autour d’une boucle précisément agencée qui fait intervenir plusieurs éléments essentiels pour empêcher un démarrage non sécurisé. Au cœur de ce système, le contacteur de béquille latérale joue un rôle primordial.

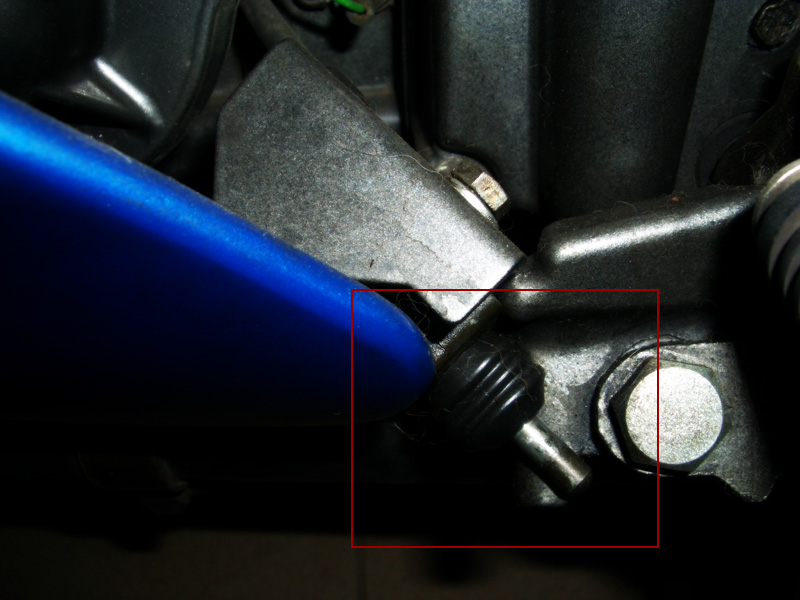

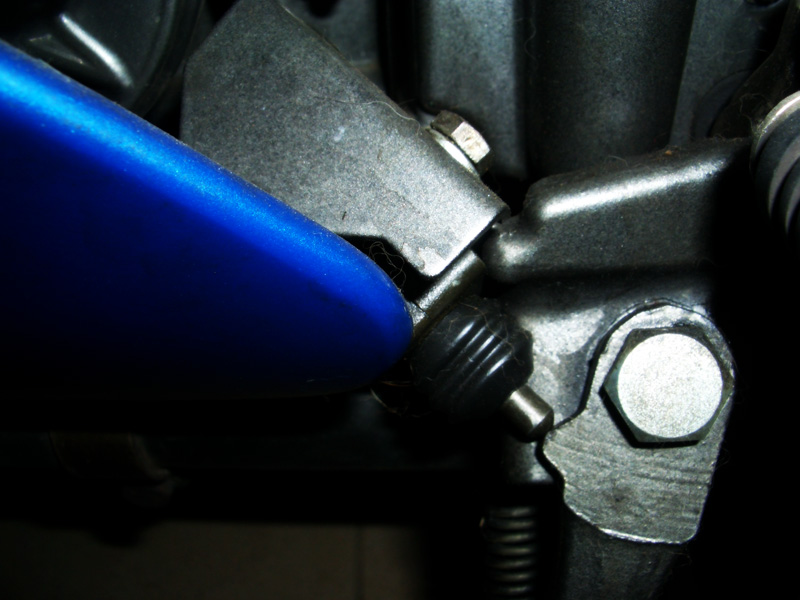

Ce contacteur, identifiable sous la référence 50 dans la RMT 93, agit comme un micro-interrupteur. Son objectif principal est d’interrompre le circuit de démarrage si la béquille n’est pas relevée, condition vitale pour éviter de démarrer ou rouler avec la béquille abaissée, ce qui pourrait provoquer une chute. Le relais de sécurité, portant la référence 51, travaille en tandem avec ce contacteur et filtre cet ordre de sécurité pour activer ou non le système de démarrage.

Techniquement, la boucle de sécurité se décompose en deux branches électriques imbriquées. La première inclut le contacteur de béquille latérale, le relais de sécurité, le TCI (unité de commande d’allumage, référence 29) et un fusible 30A (boîtier 33). La seconde branche incorpore le contacteur de point mort, le contact inverseur d’embrayage, le relais de démarreur et quelques autres éléments comme le bouton de démarreur et le coupe-circuit, toutes ces pièces interdépendantes formant une chaîne logique de sécurité.

Il est essentiel de comprendre que ces composants fonctionnent ensemble, s’assurant que la moto ne démarre que lorsqu’elle est en condition sécurisée : béquille relevée et point mort engagé ou embrayage tiré. Un défaut dans n’importe quel élément, même mineur, cause l’arrêt du démarrage immédiat.

Cette complexité du système protège le pilote mais peut s’avérer problématique lors d’erreurs de câblage, de corrosion des connecteurs ou d’usure de contacts. Pour le collectionneur ou le mécanicien atelier cherchant des pièces chez Louis Moto ou Tecnium, connaître précisément ces circuits évite des interventions hasardeuses et s’assure que les échanges de composants respectent le schéma électrique évalué sur la page 144 de la RMT 93.

• Contacteur de béquille latérale (repère 50) : capteur de position
• Relais de sécurité (relai contacteur de béquille latérale, repère 51) : filtrage du signal
• TCI (unité d’allumage, repère 29) : gestion électronique
• Fusible 30A (boîtier 33) : protection électrique
• Contacteur de point mort et d’embrayage : conditions supplémentaires pour démarrage

Les subtilités de l’allumage shunt sur Triumph et son utilité pratique

L’allumage shunt, souvent perçu comme une bidouille artisanale, s’avère en réalité une solution technique élégante permettant de contourner la boucle de sécurité d’origine. Cette méthode consiste à couper certains circuits et à rétablir artificiellement la continuité électrique afin de permettre le démarrage même si le contacteur de béquille latérale est défaillant.

Dans la pratique, le shunt se réalise grâce à quelques composants simples tels que des cosses mâles plates, une cosse œillet de 5 mm de diamètre et des fils en section 1 mm², souvent disponibles chez Silver Performance ou Touratech. Ce montage, bien qu’externe et réversible, permet de réaliser des diagnostics rapides et, en attendant une réparation complète, d’assurer le fonctionnement temporaire de la moto.

Typiquement, on commence par identifier le relais de sécurité (repère 51), situé sous le pontet du support de réservoir. En supprimant ce relais et en installant un shunt entre les plots Gris/Blanc et Noir/Jaune, on élimine la coupure provoquée par le contacteur de béquille défectueux. Cette manipulation doit impérativement être faite avec précaution afin d’éviter un court-circuit, qui pourrait endommager d’autres composants électroniques sensibles.

Pour boucler le circuit, il faut ensuite alimenter en masse directe la bobine du relais de démarreur (repère 35), en remplaçant la liaison d’origine. Ce raccord se fait souvent sur un point de fixation mécanique, consolidé avec une rondelle éventail pour garantir un bon contact. La cosse femelle correspondant au fil Jaune/Vert du faisceau d’origine est alors connectée directement à cette nouvelle masse.

Le résultat est un allumage fonctionnel malgré la désactivation des sécurités liées à la béquille latérale. Cette solution est fréquemment recommandée par des spécialistes du tuning ou des intervenants sur les forums techniques pour pallier une panne sans « charcuter » le faisceau électrique d’origine.

Cependant, ce procédé n’est pas sans risques. Il nécessite que le pilote soit conscient des dangers liés à l’inhibition de la sécurité mécanique et électronique. L’allumage shunt s’apparente à un retour aux bases d’époques antérieures où peu de sécurités étaient présentes, ce qui implique une vigilance accrue lors de l’utilisation.

• Suppression du relais de sécurité béquille latérale (51) avec shunt entre Gris/Blanc et Noir/Jaune
• Création d’une masse directe sur bobine du relais démarreur (35)
• Utilisation de cosses mâles, cosses œillet et fils 1 mm²
• Montage réversible sans modification définitive du faisceau
• Solution temporaire pour dépannage ou test des autres composants
• Risque d’oubli de la béquille latérale abaissée à prendre en compte

Risques et précautions liés aux modifications du circuit de sécurité sur Triumph

Modifier le circuit de sécurité, notamment via l’allumage shunt, demande une compréhension fine des mécanismes et des enjeux. Le principal danger réside dans la suppression des protections que le fabricant a prévues pour limiter les risques d’accidents lors du démarrage ou de la conduite.

Sans le contacteur de béquille latérale actif, il devient possible de démarrer la moto avec la béquille abaissée et une vitesse engagée. Cela augmente significativement les risques de chute dès le mouvement initial, surtout lors d’un démarrage en milieu urbain ou sur une route encombrée. C’est la raison pour laquelle cette manip doit être réservée à des pilotes conscients, attentifs et idéalement à des essais en environnement contrôlé.

Par ailleurs, une mauvaise installation du shunt, notamment un court-circuit, pourrait endommager de façon irréversible l’unité TCI ou provoquer des surintensités sur le fusible 30A. Dans ce contexte, les outils et pièces de qualité provenant de providers comme Motoblouz, Bihr ou SW-Motech sont recommandés pour garantir la tenue et la sécurité des connexions.

Il est aussi vivement conseillé d’isoler parfaitement les connexions afin d’éviter tout contact avec la masse du cadre et de valider chaque étape avec un multimètre. Cela réduit les problèmes de dysfonctionnement intempestif souvent détectés en cas d’humidité ou de corrosion, ce qui est un problème fréquent, notamment lors de longues marches sous la pluie.

Enfin, il faut rester vigilant quant aux autres éléments comme le connecteur d’alarme ou le micro-contact sur le levier d’embrayage. Leur désactivation partielle ou totale perturbe la logique de sécurité globale et peut provoquer d’autres types de pannes ou des démarrages incohérents. En matière de maintenance, avoir sous la main un guide technique comme la documentation sur l’allumage et les bobines défectueuses s’avère souvent précieux.

• Risque de chute si démarrage avec béquille abaissée
• Éviter court-circuit en réalisant des connexions isolées et solides
• Contrôle systématique du fonctionnement à l’aide d’outils spécifiques
• Importance d’utiliser des pièces de qualité pour assurer la fiabilité
• Prudence vis-à-vis des autres modules comme l’alarme ou contact embrayage
• Préconiser l’utilisation de ressources techniques fiables et à jour
• Respecter les indications du manuel d’entretien pour la sécurité

Comment réaliser un diagnostic efficace et pérenniser la sécurité mécanique sur Triumph

Aborder un diagnostic du système d’allumage et de sécurité sur Triumph nécessite méthode, patience et un minimum de connaissance en électricité moto. La boucle de sécurité, bien qu’un peu intimidante à l’œil nu, se décompose en étapes claires permettant de cibler rapidement l’origine d’un problème.

La première étape consiste à vérifier les éléments les plus vulnérables comme le contacteur de béquille latérale et le relais de sécurité. Le contacteur est souvent soumis à la corrosion ou à des vibrations, ce qui peut entraîner des faux contacts. Un test simple avec un multimètre, en vérifiant la continuité électrique lorsque la béquille est relevée ou abaissée, donnera une indication fiable.

Ensuite, contrôler la liaison entre le relais de sécurité et le TCI est essentiel. Il faut s’assurer qu’aucun câble ne présente de coupure ou d’oxydation, en particulier dans le boîtier fusible 30A. Ces points peuvent provoquer des coupures aléatoires du moteur ou empêcher le démarrage complet.

Dans cette démarche, disposer d’outils techniques de qualité, comme ceux recommandés par Moto Expert ou proposés sur des boutiques comme Silver Performance, facilite grandement l’intervention. De même, le recours à des pièces détachées certifiées, issues de fournisseurs reconnus tels que Bihr ou Wemoto, assure une durabilité optimale de la réparation.

Pour les amateurs de diagnostic rapide, le recours temporaire à l’allumage shunt est un moyen efficace de déterminer si la panne provient du circuit de sécurité. Toutefois, il doit absolument être suivi par un retour au montage d’origine afin de préserver la sécurité du pilote.

Enfin, assurer régulièrement la maintenance et surveiller l’état du faisceau électrique est une pratique recommandée pour éviter les désagréments en pleine route. Le recours à une documentation technique fiable et actualisée, ainsi que la consultation des ressources en ligne comme les forums spécialisés, peut considérablement simplifier cette tâche, notamment pour des motos anciennes ou de collection.

• Contrôle de la continuité du contacteur béquille avec un multimètre
• Inspection du relais de sécurité pour vérifier l’intégrité des connexions
• Vérification visuelle et électrique du faisceau vers le TCI et boîte à fusibles
• Maintien et remplacement avec pièces d’origine ou certifiées
• Utilisation du shunt comme test temporaire uniquement
• Programme régulier d’entretien pour éviter les pannes électriques
• Consultation des ressources professionnelles et forums Triumph

Options et conseils pour pièces et accessoires liés à la sécurité électrique chez Triumph

Pour entretenir ou remplacer les composants électriques liés au contacteur de béquille latérale ou à l’allumage shunt, les passionnés Triumph ont le choix entre de nombreuses options adaptées à leur budget et leur niveau de compétence.

Les pièces d’origine restent la meilleure garantie de compatibilité et de fiabilité, disponibles via des distributeurs reconnus comme Louis Moto ou Tecnium. Pour ceux qui cherchent des alternatives, des marques telles que SW-Motech, Silver Performance ou Touratech proposent des accessoires électrifiés et des kits de diagnostic haut de gamme adaptés aux motos Triumph.

Il est aussi conseillé de toujours veiller à la qualité des connexions en utilisant les fils et cosses professionnelles distribuées chez Bihr ou Wemoto, qui garantissent une tenue électrique parfaite même sous des conditions météorologiques difficiles. Ces pièces facilitent également les montages de shunt réversibles sans risque de détérioration du faisceau d’origine.

De nombreuses boutiques en ligne comme Motoblouz offrent la possibilité de commander ces composants rapidement, avec la sécurité d’avoir des conseils spécialisés et des guides d’installation accessibles. Ce réseau de fournisseurs contribue à démocratiser l’entretien pointu des motos de cette marque mythique.

Enfin, pour ceux qui veulent aller plus loin dans la sécurisation ou la personnalisation électrique, il est recommandé de s’intéresser aux tutoriels sur le contacteur de béquille latérale, disponibles sur des forums spécialisés ou chaînes YouTube techniques, qui détaillent ces manipulations étape par étape.

• Prioriser les pièces d’origine ou certifiées pour fiabilité
• Choisir des cosses et fils robustes adaptés à la moto
• Utiliser des kits de diagnostic et accessoires adaptés mentionnés chez Silver Performance
• Commander en ligne sur Motoblouz ou Wemoto avec assistance technique
• Suivre les tutoriels et guides disponibles sur sites spécialisés Triumph
• Combiner sécurité et personnalisation grâce aux marques reconnues Touratech et SW-Motech
• Veiller à une installation propre et professionelle pour éviter pannes précoces
