Dans l’univers fascinant des véhicules Triumph, maîtriser les subtilités des systèmes d’allumage et d’alternateur devient une compétence incontournable pour les passionnés et les mécaniciens aguerris. Ces deux composants jouent un rôle vital dans la performance, la fiabilité et la sécurité du véhicule. L’allumage assure l’enclenchement précis de la combustion, tandis que l’alternateur garantit une alimentation électrique stable indispensable au bon fonctionnement de tous les accessoires modernes. En 2025, avec l’intégration de technologies de pointe et des améliorations signées par des marques renommées telles que Lucas, NGK ou Bosch, comprendre ces systèmes permet de conserver l’essence de la marque Triumph tout en exploitant au maximum la puissance et l’efficacité de sa machine.
Les mécaniques Triumph, reconnues notamment pour leurs classiques comme la Bonneville ou la TR6, embarquent des schémas électriques spécifiques qui combinent éléments traditionnels et composants modernes tels que le régulateur intégré. Des experts et passionnés peuvent accéder à des ressources originales incluant des diagrammes et tutoriels liés à l’allumage et à l’alternateur, pour diagnostiquer, entretenir et même optimiser ces systèmes. Cet article s’attache à expliciter de manière technique et détaillée leur fonctionnement, en s’appuyant sur des exemples concrets et des références aux marques de composants réputées du secteur comme Valeo, MotoBatt, Electrex World, Boyer Bransden, Dynatek, et Hella, qui font aujourd’hui figure d’étalon en termes de fiabilité.
Une bonne compréhension de ces éléments est aussi essentielle pour gérer les autonomies électriques, identifier les causes de pannes fréquentes, et effectuer des réglages précis tels que le calage de l’allumage ou la vérification du régulateur de tension. Ce savoir technique permet d’optimiser les performances dans le respect du caractère historique et sportif des motos ou véhicules Triumph, tout en intégrant les innovations qui ont su évoluer depuis les années 60 à nos jours.
Fonctionnement détaillé du système d’allumage sur les véhicules Triumph
L’allumage est le cœur du moteur thermique : sans un système d’allumage parfaitement réglé, la combustion ne peut se produire efficacement, affectant puissance, consommation, et durabilité. Les motos et voitures Triumph, de par leur conception, adoptent des systèmes qui ont évolué avec le temps, passant des allumages traditionnels à rupture de courant aux systèmes électroniques modernes, portés par des fabricants comme Boyer Bransden ou Dynatek.
Composants essentiels de l’allumage Triumph
- Bobine d’allumage : Transforme la basse tension de la batterie en haute tension nécessaire aux bougies NGK.
- Distributeur ou module électronique : Responsable du calage de l’étincelle, avec une précision accrue grâce aux composants modernes.
- Bougies d’allumage : Assurent la création de l’étincelle; la qualité et le type, comme celles proposées par NGK, influencent directement la combustion.
- Capteurs et sonde : Certains modèles Triumph intègrent des capteurs électroniques pour optimiser la synchronisation.
La synchronisation est une étape capitale. Caler correctement son allumage garantit que l’étincelle se produit au bon moment dans le cylindre, ce qui est déterminant pour la puissance et les émissions. Le recours à des modules électroniques remplace progressivement les systèmes mécaniques traditionnels, offrant une meilleure constance et fiabilité sur le long terme.
Exemples de calage d’allumage sur Triumph
Les travaux de réglage du calage, notamment sur des modèles comme la Triumph T100, nécessitent souvent un jeu précis et l’utilisation d’outils spécialisés. Les professionnels recommandent de vérifier la position du rotor par rapport au piston, ainsi que le degré angulaire recommandé par le constructeur. Bien que ces réglages puissent sembler complexes, certains guides proposent des étapes claires pour les réaliser soi-même.
Les systèmes Boyer Bransden ou Dynatek simplifient ce processus en introduisant des allumages électroniques plug-and-play, desservant la fiabilité, tout en respectant la configuration d’origine du moteur Triumph.
| Élément | Rôle | Exemple de marque |
|---|---|---|
| Bobine d’allumage | Augmente la tension électrique | Lucas, Bosch |
| Bougie d’allumage | Génère l’étincelle dans le cylindre | NGK |
| Module électronique | Synchronise l’allumage selon le régime moteur | Boyer Bransden |
Grâce à ces composants, le système d’allumage Triumph optimise la combustion et assure un démarrage fiable, ce qui est crucial pour éviter les problèmes tels que un moteur qui tourne de manière irrégulière ou une surconsommation de carburant.
Principes et schéma de fonctionnement de l’alternateur sur Triumph
L’alternateur est un composant indispensable dans la chaîne électrique de tout véhicule Triumph. Son rôle principal est de fournir l’énergie électrique nécessaire pour recharger la batterie MotoBatt et alimenter les équipements électriques, qu’il s’agisse des phares Hella, des systèmes d’allumage ou des accessoires modernes. Comprendre son fonctionnement facilite la maintenance et le diagnostic rapide d’éventuelles défaillances.

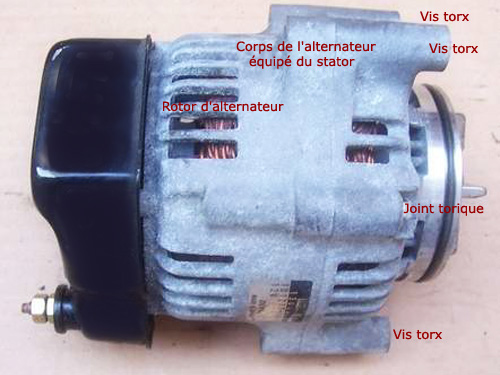

Éléments clés de l’alternateur
- Stator : Partie fixe, il génère le courant alternatif via des bobines.
- Rotor : Partie tournante entraînée par la poulie moteur, il crée un champ magnétique en rotation.
- Pont de diodes : Convertit le courant alternatif en courant continu nécessaire à la batterie.
- Régulateur de tension : Maintient la tension stabilisée autour de 14V pour éviter la surcharge ou la décharge.
En entraînant la rotation du rotor par une courroie liée au moteur, l’alternateur génère un courant électrique transformé et stabilisé en continu. Cette énergie alimente aussi bien la batterie que tous les équipements électriques embarqués.
Types de schémas et différences techniques
Chez Triumph, on distingue principalement deux grands types de systèmes :
- Alternateur avec régulateur externe : Souvent présent sur les modèles anciens, il sépare le régulateur de l’alternateur. Ce montage impose des branchements plus nombreux mais facilite le remplacement de pièces.
- Alternateur avec régulateur intégré : Tendance des véhicules modernes, cette configuration simplifie le câblage et augmente la fiabilité générale, tout en diminuant l’encombrement.
| Type de système | Avantages | Inconvénients | Applications typiques |
|---|---|---|---|
| Régulateur externe | Maintenance facilitée, coûts plus bas | Multiplication des branchements | Modèles Triumph classiques, motos des années 60 |
| Régulateur intégré | Compact, fiable, simplicité d’installation | Coût plus élevé, moins de modularité | Modèles récents, véhicules modernes |
La plupart des véhicules Triumph de dernière génération combinent aujourd’hui un alternateur moderne avec un régulateur intégré, un choix technique qui améliore les performances électriques tout en conservant une simplicité d’entretien appréciable.

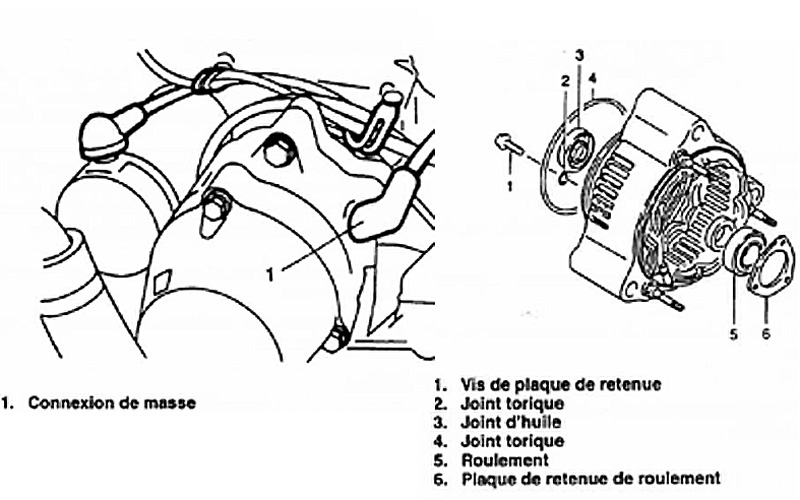

Branchement et vérification du système d’alternateur sur Triumph
Un des aspects essentiels de la maintenance électrique Triumph concerne le déclenchement correct des branchements de l’alternateur. Ce dernier comporte généralement trois connexions principales : la borne B+, la borne D+ et la masse. Chaque connexion est cruciale pour assurer le bon fonctionnement et la sécurité du système électrique.
Les étapes de branchement à respecter :
- Borne B+ : À connecter à la borne positive de la batterie via un fusible, évitant ainsi les risques de court-circuit et surcharge.
- Borne D+ : Reliée au témoin de charge sur le tableau de bord, elle informe le conducteur de la bonne charge de la batterie.
- Masse (terre) : Fixée solidement au châssis du véhicule, elle permet de boucler le circuit électrique et assurer la stabilité du système.
L’utilisation d’un multimètre est conseillée pour tester la tension en sortie, qui devrait idéalement se situer entre 13,5V et 14,5V lorsque le moteur tourne à régime moyen. Il est judicieux également de vérifier l’état d’usure des câbles, des connexions ainsi que l’isolation pour éviter toute fuite de courant.
| Connexion | But | Conseils pratiques |
|---|---|---|
| Borne B+ | Alimentation batterie | Utiliser un fusible adapté, câbles en bon état |
| Borne D+ | Témoin de charge tableau bord | Vérifier continuité et fonction témoins |
| Masse (terre) | Retour de courant vers châssis | Fixation stable, absence de corrosion |
L’entretien régulier et la bonne compréhension de ces branchements permettent d’éviter des pannes fréquentes comme une batterie qui ne se recharge pas, une surcharge ou encore une usure prématurée des composants électriques. Pour approfondir, il est intéressant de consulter des ressources spécialisées comme ce guide sur la jauge de température et position d’aiguille pour compléter son savoir technique.
Les particularités techniques entre allumage, alternateur et leurs maintenances sur Triumph
Le système électrique Triumph est pensé pour séparer les circuits d’allumage et de charge, une configuration héritée des motos et voitures des années 60, permettant un diagnostic et une maintenance facilitée. Ces circuits distincts garantissent que des pannes dans un secteur n’affectent pas nécessairement l’autre, un avantage notable dans le domaine motocycliste.
Différencier l’allumage et l’alternateur dans la pratique :
- Allumage : Responsable de la mise à feu, il fait appel aux composants Lucas ou Bosch pour sa fiabilité.
- Alternateur : Génère l’électricité nécessaire à la charge et aux accessoires, souvent équipé de pièces Valeo ou Electrex World.
- Maintenance : L’allumage nécessite un calage précis et périodique, tandis que l’alternateur demande une surveillance du régulateur et des connexions.
Entretenir un système d’allumage implique de vérifier régulièrement l’état des bougies NGK, la propreté des contacts, et le calage pour éviter tous dysfonctionnements. De même, pour l’alternateur, contrôler la continuité des câbles, la tension et la bonne fixation de la masse est crucial.
| Élément | Entretien recommandé | Impact en cas de négligence |
|---|---|---|
| Bougies d’allumage | Nettoyage ou remplacement annuel | Démarrage difficile, ratés moteur |
| Régulateur d’alternateur | Test de tension chaque 10000 km | Surcharge batterie, panne électrique |
| Connexions électriques | Vérification visuelle et nettoyage | Court-circuits, corrosion |
Parmi les astuces des aficionados Triumph, on remarque l’utilisation croissante de connecteurs modernes pour remplacer les modèles anciens en “boules/tube”, jugés moins fiables sur le long terme. Cette simple modernisation réduit considérablement les risques de mauvais contacts et facilite les interventions sur le système électrique.
Pour ceux qui souhaitent aller plus loin dans la maîtrise technique, des manuels et tutoriels vidéo gratuits offrent un soutien précieux pour le remplacement ou la réparation de pièces comme l’alternateur de la Triumph TR6, garantissant une compréhension complète et l’absence de mauvaises surprises.
En bref :
- L’allumage Triumph synchronise la combustion via des composants précis (bobines Lucas, bougies NGK, modules Boyer Bransden).
- L’alternateur fournit l’énergie électrique indispensable, avec des modèles intégrant souvent des régulateurs internes pour plus de fiabilité.
- Les principes de branchement reposent sur un schéma simple mais rigoureux, avec une attention particulière portée à la borne B+, la borne D+ et la masse.
- L’entretien préventif est clé pour éviter des pannes courantes telles que la non-charge de la batterie ou les ratés d’allumage.
- Différents types de schémas existent selon l’époque et la technologie embarquée, dont un passage notable des systèmes externes vers intégrés.
Comment savoir si mon alternateur Triumph fonctionne correctement ?
Utilisez un multimètre pour mesurer la tension à la batterie. Une tension normale en charge se situe entre 13,5V et 14,5V lorsque le moteur tourne au régime moyen. Un témoin lumineux sur le tableau de bord peut également indiquer une défaillance.
Est-il nécessaire de recalibrer l’allumage sur une Triumph ancienne ?
Oui, surtout si vous possédez un modèle classique. Un calage précis améliore la performance moteur et réduit la consommation. Le recours à un module électronique comme Boyer Bransden peut simplifier ce processus.
Où trouver un schéma électrique clair pour un alternateur avec régulateur intégré ?
De nombreux forums spécialisés et sites comme Electrex World mettent à disposition des schémas PDF détaillés adaptés à différents modèles. Il est toujours recommandé de consulter aussi le manuel technique officiel du véhicule.
Quels sont les avantages d’un alternateur à régulateur intégré ?
Ce type d’alternateur offre une installation simplifiée, une meilleure fiabilité globale et un encombrement réduit, au prix d’un coût légèrement supérieur à celui des systèmes traditionnels avec régulateur externe.
Comment maintenir les connexions électriques en bon état sur une Triumph ?
Il est conseillé d’effectuer une vérification visuelle régulière, de nettoyer les contacts et de remplacer les connecteurs anciens, notamment ceux en style boules/tube, par des connecteurs modernes garantissant une meilleure tenue.
