Comprendre le fonctionnement d’une voiture ne se limite pas au moteur lui-même. Le système d’échappement joue un rôle tout aussi essentiel, parfois méconnu, dans le bon déroulement de la mécanique automobile. Le schéma ligne d’échappement voiture offre une vision claire et structurée des différentes composantes qui évacuent les gaz brûlés, réduisent le bruit et limitent les émissions polluantes. En 2026, alors que les normes environnementales se renforcent, familiariser les conducteurs avec ces schémas techniques devient indispensable pour anticiper les pannes, maîtriser les entretiens, voire optimiser les performances du véhicule. En décryptant la ligne d’échappement, chacun peut ainsi comprendre comment chaque élément interagit dans un ballet mécanique précis, garantissant à la fois sécurité et respect de l’environnement.
Le poids des normes Euro, les avancées technologiques en matière de catalyseurs et de filtres à particules, ainsi que l’évolution des matériaux comme l’inox haute qualité, dessinent un panorama technique complexe mais passionnant. Ce système, souvent réduit à un simple tube par les profanes, est en réalité une chaîne d’éléments fonctionnant en synergie, du collecteur au silencieux final. Disposer d’un schéma ligne d’échappement permet également d’éviter les erreurs lors de réparations et de choisir les pièces les plus adaptées, tout en rendant accessible l’entretien à ceux qui souhaitent s’y atteler eux-mêmes. Cet éclairage technique donne aussi un aperçu des conséquences d’un mauvais entretien : pollution accrue, bruit excessif, voire risques pour la santé en cas de fuite de gaz dans l’habitacle. L’empreinte écologique et la sécurité routière chargent d’autant plus la balance que la connaissance approfondie de cette mécanique devient une nécessité partagée entre amateurs avertis et professionnels.
Architecture détaillée d’un schéma ligne d’échappement voiture pour mieux cerner son fonctionnement
Un schéma ligne d’échappement voiture révèle une organisation assez linéaire mais sophistiquée. Les gaz d’échappement, brûlants et chargés de polluants, empruntent un parcours précis qui commence au collecteur d’échappement. Celui-ci, directement accolé au moteur, récupère les gaz brûlés de chaque cylindre pour les réunir dans un flux unique. La haute température, souvent supérieure à 800°C, nécessite l’utilisation de matériaux résistants comme la fonte ou l’acier inoxydable, spécialement traités pour ne pas se dégrader rapidement. Le collecteur tubulaire peut même favoriser l’évacuation en minimisant la contre-pression, améliorant ainsi le rendement du moteur.

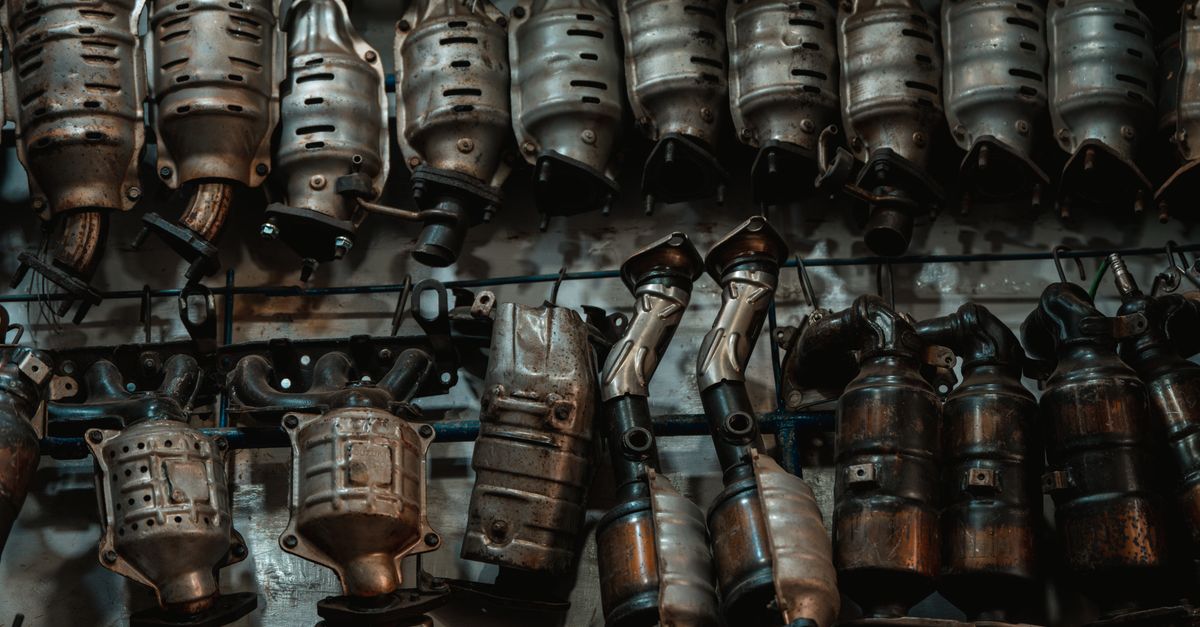

Après cette étape initiale, le circuit dirige les gaz vers des modules indispensables de dépollution. Le catalyseur, cœur de la réduction des émissions, transforme les gaz toxiques (monoxyde de carbone, hydrocarbures, oxydes d’azote) en substances beaucoup moins nocives grâce à une structure en nid d’abeille recouverte de métaux précieux. Sur certains moteurs diesel, un filtre à particules (FAP) suit immédiatement le catalyseur, capturant les particules fines avant leur sortie. La présence de deux sondes lambda — une avant et une autre après le catalyseur — permet de monitorer en temps réel l’efficacité de la combustion et du système d’échappement, vital pour ajuster la richesse du mélange air-carburant et respecter les normes Euro.
Le long du tuyau d’échappement, viennent ensuite les silencieux intermédiaire et arrière. Ces composants jouent un rôle majeur dans la réduction du bruit, transformant les vibrations sonores par des chambres d’expansion et des enveloppes absorbantes. Le silencieux arrière ajoute en plus une finition acoustique et esthétique, parfois équipée d’un clapet d’échappement dynamique qui module le son selon le régime moteur ou le mode de conduite (économie ou sport). Ce système complexe de tuyauterie est représenté sur les schémas par des blocs successifs et simplifiés, ce qui facilite la compréhension même pour ceux qui ne connaissent pas les détails techniques.
Il est crucial de comprendre que l’ordre, la forme et les détails des composants varient selon le type de moteur (essence/diesel), la présence d’un turbo, la motorisation, ou encore les choix du constructeur concernant la dépollution. Par exemple, un moteur turbocompressé intégrera le turbo entre le collecteur et le catalyseur, modifiant ainsi légèrement le schéma habituel. Cette unicité dans la disposition ne doit pas gêner la lecture, car les fonctions restent globalement identiques.
Les bénéfices pratiques d’un schéma ligne d’échappement pour diagnostiquer et entretenir le système
Disposer d’un schéma détaillé de la ligne d’échappement facilite grandement le diagnostic en cas de problème mécanique. Un bruit de casserole sous la voiture, une odeur suspecte dans l’habitacle, ou un voyant moteur allumé peuvent tous être des signaux d’alerte révélant des dysfonctionnements au sein du système d’échappement. Par exemple, une fuite au niveau du collecteur peut entraîner une légère odeur de gaz et un bruit métallique. Un catalyseur bouché se manifestera par une perte de puissance notable et une surconsommation. À l’aide d’un schéma, il devient aisé de localiser ces pièces et d’identifier rapidement les symptômes associés.
Cette méthode intuitive permet aussi de décider si l’entretien ou la réparation peut être fait par soi-même ou si un dépanneur spécialisé est nécessaire. Certains éléments, comme les sondes lambda ou le remplacement d’un filtre à particules, requièrent généralement une intervention professionnelle et un équipement de diagnostic adapté. En revanche, le changement d’un silencieux ou la vérification des fixation s et joints entre les composants peuvent être réalisés à domicile pour peu qu’on dispose des bons outils. Pour ceux qui roulent sur des modèles Triumph ou souhaitent apporter une touche personnalisée à leur classique, regarder un schéma ligne d’échappement offre un véritable avantage pédagogique afin d’optimiser la longévité et les performances de leur mécaniques préférées. On peut même consulter des spécialistes du domaine sur des sites dédiés comme ce répertoire d’experts en échappement.
L’entretien préventif ne s’improvise pas. En suivant le schéma, il est possible de repérer au fil des visites les supports qui s’usent, les signes de corrosion prématurée, ou les dégâts provoqués par des chocs involontaires avec les trottoirs. De simples réglages et remplacements ciblés peuvent éviter des frais plus importants, parfois plusieurs centaines d’euros, lorsqu’un catalyseur ou un filtre à particules doit être remplacé. Cette connaissance assure aussi un respect des obligations écologiques et réglementaires, indispensables pour réussir un contrôle technique en toute sérénité.
Matériaux, normes et coûts : ce que révèle un schéma ligne d’échappement sur la durabilité et la législation
Un schéma ligne d’échappement ne se limite pas à représenter un simple alignement de pièces ; il reflète aussi une histoire de matériaux et de conception fortement influencée par les normes environnementales de plus en plus strictes. En 2026, la réglementation Euro 7 qui se profile oblige les constructeurs à intégrer de nombreux dispositifs antipollution, mécaniquement complexes et coûteux. Le schéma se voit enrichi de multiples sondes et filtres supplémentaires, rendant la lecture encore plus précise et indispensable.
Le choix des matériaux influe directement sur la durée de vie du système. L’acier simple reste le moins cher mais supporte mal la corrosion, surtout sur les trajets urbains fréquents où la condensation s’accumule. L’acier aluminisé offre un compromis intéressant, tandis que les lignes en inox 304 résistent à la corrosion pour une décennie d’utilisation sans problème majeur. Le collecteur en fonte, robuste et durable, vit généralement aussi longtemps que le moteur lui-même malgré un coût plus élevé. Choisir la bonne qualité est un investissement à long terme qui garantit moins d’interventions et un meilleur respect des performances d’origine. En consultant un schéma adapté, on peut mieux anticiper les matériaux nécessaires au remplacement et adapter ainsi son budget.
Voici un tableau comparatif synthétique illustrant ces éléments essentiels à connaître :
| Matériau | Durée de vie moyenne | Résistance à la corrosion | Prix des pièces | Remarques |
|---|---|---|---|---|
| Acier simple | 3 à 6 ans | Faible, rouille rapidement | Le moins cher | Courant en première monte sur véhicules économiques |
| Acier aluminisé | 5 à 8 ans | Moyenne | 20 à 40 % plus cher que l’acier simple | Bon compromis durabilité/prix |
| Inox 409 | 8 à 12 ans | Bonne | 60 à 100 % plus cher | Légère oxydation superficielle mais résistant |
| Inox 304 | 10 ans et plus | Excellente | Le plus cher | Souvent réservé aux lignes haut de gamme ou sportives |
| Fonte (collecteur) | Durée de vie moteur | Très bonne | Cher | Robuste mais lourd |
Ces écarts de prix guident souvent le choix des pièces lors d’une réparation. Par exemple, un silencieux arrière varie entre 70 et 250 euros tandis qu’un catalyseur peut monter jusqu’à 900 euros, voire davantage selon les modèles et les technologies embarquées. Pour profiter au mieux de votre ligne d’échappement, mieux vaut éviter les solutions à bas coût qui compromettent souvent la fiabilité, aussi bien mécanique qu’environnementale.
Protéger son moteur et l’environnement : comprendre pourquoi le schéma ligne d’échappement est un outil de sensibilisation
Au-delà des aspects purement mécaniques, le schéma ligne d’échappement véhicule une notion importante : celle de la réduction des émissions. En effet, chaque élément, du catalyseur au filtre à particules, agit directement sur la qualité de l’air que nous respirons. Comprendre le fonctionnement de ce système aide à saisir l’importance d’un entretien régulier, surtout dans un contexte où les restrictions environnementales se multiplient et où des zones à faibles émissions (ZFE) s’étendent.
Une ligne d’échappement défaillante peut entraîner non seulement un surcroît de pollution, mais aussi des nuisances sonores gênantes pour l’ensemble des riverains. Le respect des normes de bruit (74 décibels maximum pour un véhicule particulier neuf) est assuré grâce aux silencieux, mais un pot percé ou un clapet défectueux peuvent rapidement rendre un véhicule insupportable en milieu urbain. Dans ce contexte, maîtriser la lecture du schéma ligne d’échappement se révèle une compétence utile : elle aide à éviter les maladresses comme la suppression illégale du catalyseur ou du filtre à particules, pratiques qui conduisent à des amendes et à une contre-visite automatique au contrôle technique.
Pour les passionnés de mécaniques classiques ou modernes, notamment parmi les fans de Triumph, intégrer ces réflexions techniques dans leur routine d’entretien permet également de conjuguer performance et responsabilité environnementale. C’est en partie grâce à cette conscience que les experts recommandent de suivre régulièrement le système et de recourir à des spécialistes pour toute intervention complexe, afin d’éviter les erreurs lors d’une réparation ou modification.
En guise d’illustration, la liste suivante reprend les principaux bénéfices à comprendre et entretenir sa ligne d’échappement :
- Réduction du bruit pour un confort acoustique accru et le respect des normes légales.
- Diminution des émissions polluantes grâce à un catalyseur et un filtre à particules en bon état.
- Optimisation des performances moteur en assurant une évacuation fluide des gaz brûlés.
- Économies de carburant liées à une combustion maîtrisée par les sondes lambda et le calculateur.
- Respect du contrôle technique et évitement de sanctions administratives.
Les innovations autour des systèmes de dépollution continueront d’évoluer dans les années à venir, rendant les schémas plus complexes mais aussi plus intelligents, notamment avec l’intégration des clapets automatiques et des sondes multipoints, caractéristiques des modèles haut de gamme ou sportifs.
{« @context »: »https://schema.org », »@type »: »FAQPage », »mainEntity »:[{« @type »: »Question », »name »: »Qu’est-ce qu’un schu00e9ma ligne d’u00e9chappement voiture ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »C’est une repru00e9sentation graphique montrant les diffu00e9rents composants du systu00e8me du2019u00e9chappement et leur position du moteur jusqu’u00e0 la sortie, facilitant la compru00e9hension du fonctionnement global. »}},{« @type »: »Question », »name »: »Pourquoi est-il important de comprendre ce schu00e9ma ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Parce qu’il permet de diagnostiquer les pannes, d’anticiper les entretiens et de mieux choisir les piu00e8ces de remplacement, garantissant ainsi la longu00e9vitu00e9 du vu00e9hicule. »}},{« @type »: »Question », »name »: »Quels sont les signes fru00e9quents du2019une ligne du2019u00e9chappement du00e9fectueuse ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »On peut remarquer des bruits anormaux, une odeur de gaz dans lu2019habitacle, une perte de puissance ou un voyant moteur allumu00e9. »}},{« @type »: »Question », »name »: »Comment prolonger la duru00e9e de vie du2019une ligne du2019u00e9chappement ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »u00c9viter les trajets trop courts favorisant la corrosion, contru00f4ler ru00e9guliu00e8rement visuellement la ligne, et remplacer u00e0 temps les joints et supports usu00e9s. »}},{« @type »: »Question », »name »: »Peut-on ru00e9parer soi-mu00eame sa ligne du2019u00e9chappement ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Certains u00e9lu00e9ments comme les silencieux peuvent u00eatre remplacu00e9s u00e0 domicile, mais pour les parties liu00e9es au catalyseur ou aux sondes, il est conseillu00e9 de faire appel u00e0 un professionnel. »}}]}Qu’est-ce qu’un schéma ligne d’échappement voiture ?
C’est une représentation graphique montrant les différents composants du système d’échappement et leur position du moteur jusqu’à la sortie, facilitant la compréhension du fonctionnement global.
Pourquoi est-il important de comprendre ce schéma ?
Parce qu’il permet de diagnostiquer les pannes, d’anticiper les entretiens et de mieux choisir les pièces de remplacement, garantissant ainsi la longévité du véhicule.
Quels sont les signes fréquents d’une ligne d’échappement défectueuse ?
On peut remarquer des bruits anormaux, une odeur de gaz dans l’habitacle, une perte de puissance ou un voyant moteur allumé.
Comment prolonger la durée de vie d’une ligne d’échappement ?
Éviter les trajets trop courts favorisant la corrosion, contrôler régulièrement visuellement la ligne, et remplacer à temps les joints et supports usés.
Peut-on réparer soi-même sa ligne d’échappement ?
Certains éléments comme les silencieux peuvent être remplacés à domicile, mais pour les parties liées au catalyseur ou aux sondes, il est conseillé de faire appel à un professionnel.
