La maîtrise des systèmes d’allumage est cruciale pour tout passionné de moto Triumph. Le boîtier d’allumage, souvent méconnu, joue un rôle central dans la vie électrique des emblématiques trois cylindres. Ces motos, appréciées pour leur performance et leur caractère, nécessitent une compréhension fine du circuit d’allumage, notamment du câblage aux codes couleurs associés. Ce guide dévoile les mystères des boîtiers d’allumage et des fils colorés qui les relient, offrant une lecture claire pour garantir un entretien optimal ou réaliser un diagnostic efficace en toute sérénité.
Les Triumph, avec leur riche histoire mécanique, se distinguent par une certaine complexité électrique qu’il convient de déchiffrer. L’allumage est au cœur de cette complexité, et les différentes générations de boîtiers introduisent des variantes qui doivent être prises en compte. Ce guide ne se limite pas à exposer les codes couleurs classiques du câblage, il contextualise également les références des boîtiers, leurs modifications possibles, ainsi que l’impact de chaque élément sur la performance et la fiabilité de la moto. Que ce soit pour intervenir sur une Trident, une Trophy, une Speed Triple ou un autre modèle, ce document devient indispensable.

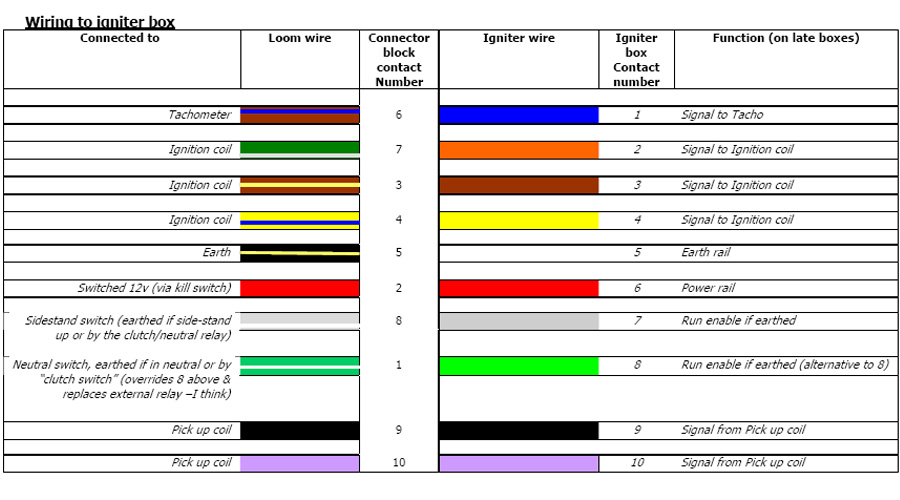

Décodage complet du câblage et des codes couleurs du boîtier d’allumage Triumph
Le câblage électrique dans une moto Triumph, notamment autour du boîtier d’allumage, est organisé selon un système harmonisé de codes couleurs. Cette norme facilite le repérage et la compréhension des connexions lors des opérations d’entretien et réparation. Les couleurs les plus fréquemment rencontrées sont le noir, le rouge, le vert et le marron. Chacune joue un rôle défini dans la transmission électrique au sein du système d’allumage.
Voici le rôle général de certaines couleurs dans le câblage :
- Noir : souvent utilisé pour la masse, la mise à la terre; il assure le retour du courant vers la source.
- Rouge : transmis l’énergie principale depuis la batterie au boîtier d’allumage et aux accessoires en position contact.
- Vert : en général, ce fil est relié à la commande de démarrage ou au signal d’allumage permettant de lancer le moteur.
- Marron : utilisé pour les fils qui alimentent les composants sous la position contact « ON », notamment les voyants et accessoires.
Le respect de ces codes couleur est essentiel pour éviter toute mauvaise manipulation et garantir un fonctionnement sans faille. Par exemple, un câble rouge mal isolé ou mal connecté peut entraîner une perte d’alimentation du démarreur, tandis qu’un câble noir non conforme risque de créer un court-circuit par défaut de masse. C’est pourquoi l’attention portée au code couleur du câblage est primordiale dans les opérations de réparation ou remplacement.
Pour illustrer davantage :
| Couleur | Fonction | Destination typique |
|---|---|---|
| Noir | Masse | Châssis ou bloc moteur |
| Rouge | Alimentation générale | Batterie, boîtier Allumage |
| Vert | Signal démarrage | Solénoïde démarreur |
| Marron | Alimentation accessoires | Voyants, tableaux de bord |
Dans l’entretien courant des motos Triumph, comprendre ces distinctions simplifie le diagnostic. Par exemple, un boîtier défaillant entraînant un dysfonctionnement de l’allumage peut être rapidement isolé en vérifiant l’alimentation rouge et la continuité de masse sur le fil noir. Pour aller plus loin, consultez des ressources spécialisées comme celles sur le fonctionnement de l’alternateur chez Triumph qui complètent parfaitement cette vision électrique.
Évolution des boîtiers d’allumage Triumph et leur impact sur le diagnostic électrique
Comprendre la diversité des boîtiers utilisés sur les motos Triumph, notamment les différentes générations présentes sur la gamme 900 Trident, Trophy, Sprint, Speed et Daytona, est utile pour toute intervention. Ces boîtiers influencent la courbe d’avance et donc la réponse moteur.
Les principales références reconnues comprennent :
- Boîtier rouge (ref. 1290010) : Première génération, remplacée sous garantie en raison de problèmes liés à la roue libre du démarreur. Ce modèle est caractérisé par un régime de démarrage relevé pour limiter les chocs.
- Boîtier noir réf. 1290004 : Deuxième génération, a remplacé le rouge mais n’est plus disponible. Offre une meilleure fiabilité sans modifications majeures externes.
- Boîtiers noirs T1290060 et T1290066 : Dernières versions équipant les derniers modèles, dont certaines fixées discrètement à la tête de fourche sur les dernières Trophy 900.
Des variantes spécifiques existent pour d’autres cylindrées, par exemple :
- Ref. T1290080 pour 750cc
- Ref. T1290062 pour Super III
- Ref. 12900071 dédié au 1200 Daytona Full Power
Un point technique intéressant : sur les boîtiers noirs de seconde génération, il est possible de modifier la courbe d’avance en supprimant un shunt par sectionnement d’une boucle, ce qui modifie la réponse moteur à l’accélération. Ce type de modification, visible aussi dans les explications sur le shunt contacteur méthode, permet d’adapter finement la mécanique selon les préférences du pilote.
Voici un tableau synthétique illustrant les différentes générations et leurs spécificités :
| Référence | Génération | Modèle concerné | Particularités |
|---|---|---|---|
| 1290010 (rouge) | 1ère | 900 Trident, Trophy, Sprint | Régime de démarrage relevé, remplacé sous garantie |
| 1290004 (noir) | 2ème | 900 Trident onwards | Plus disponible, modifiable par suppression de shunt |
| T1290066 | 3ème | Dernières Trophy 900 | Fixation sur araignée tête de fourche |
| T1290080 | – | 750cc | Courbe différente, plus d’avance à haut régime |
| 12900071 | – | 1200 Daytona Full | Full power, boîtier spécifique |
L’impact de ces modèles ne se limite pas aux caractéristiques internes, mais influence aussi la conduite. Par exemple, un boîtier de 750cc monté sur une 900 offre une courbe d’avance plus agressive, procurant des sensations différentes selon les régimes moteur, un avantage apprécié par certains pilotes avertis.
Techniques de diagnostic et entretien des boîtiers d’allumage Triumph
Un entretien adéquat du système d’allumage est fondamental pour éviter les pannes et s’assurer d’un fonctionnement fiable. Les boîtiers d’allumage, bien que souvent robustes, demandent un contrôle régulier de leurs connexions et câblage associé.
Quelques points à examiner en priorité lors d’un diagnostic :
- Vérification de la continuité des masses (fil noir) pour éviter tout défaut d’alimentation.
- Inspection visuelle des fils rouges et verts pour détecter des signes d’usure, court-circuit ou desserrage.
- Contrôle du fonctionnement du démarreur via le câble vert (signal de démarrage) pour s’assurer que le boîtier délivre l’ordre correctement.
- Observation des symptômes comme des ratés d’allumage, démarrages difficiles ou pertes de puissance qui pourraient indiquer une configuration inadaptée ou un boîtier défaillant.
Il est recommandé d’utiliser un multimètre pour des mesures précises et de se référer au schéma de câblage officiel de la moto afin d’éviter toute erreur. Par exemple, le contrôle de la bobine et des bougies antiparasite complète souvent le diagnostic, comme expliqué sur cette ressource spécialisée. Un boîtier défectueux peut souvent être suspecté après avoir éliminé les autres causes électriques courantes.
Pour l’entretien régulier :
- Maintenir les prises et connecteurs proprement branchés sans corrosion ni jeu.
- Contrôler l’état des fusibles principaux et relais de démarrage en lien avec l’allumage, ce qui est crucial pour la sécurité électrique — à découvrir plus en détail sur relais de démarreur Triumph.
- Tester la fonction de démarrage à chaque intervention importante pour confirmer le bon état du système.
| Étape de diagnostic | Action recommandée | Outils ou ressources |
|---|---|---|
| Contrôle continuité masse | Tester fil noir avec multimètre | Multimètre, schéma de câblage officiel |
| Inspection visuelle câblage | Examiner fils pour usure/corrosion | Lampe de poche, nettoyant contacts |
| Test bobine et bougies | Contrôler la résistance et l’état | Multimètre, référence documentation technique |
| Vérification relais/démarreur | Tester relais selon instructions | Outils diagnostics, guides techniques |
Interpréter les anomalies électriques liées au boîtier d’allumage et codes couleurs
Plusieurs signaux peuvent traduire un problème au niveau du boîtier d’allumage. Des couacs tels que difficultés au démarrage, ratés intermittents, ou coupures soudaines méritent toute l’attention du passionné de Triumph. Ces symptômes peuvent souvent être attribués à des défauts dans le câblage ou une panne interne au boîtier, et les codes couleurs jouent un rôle crucial dans leur identification.
Les signes électriques typiques et leurs causes probables :
- Non-démarrage : souvent causé par un fil rouge interrompu ou un boîtier inactif.
- Démarrage intermittent : peut venir d’une mauvaise masse (fil noir), ou d’un contacteur lié au démarrage défectueux.
- Perte de puissance en conduite : suspicion de problème de timing lié à une courbe d’avance mal adaptée ou à un boîtier modifié.
- Éclairage ou voyants défaillants : surveiller le fil marron souvent impliqué dans l’alimentation des accessoires.
Dans certains cas, la solution passe par une intervention ciblée sur le câblage, comme décrite dans les articles relatifs au shunt du contacteur béquille latérale, qui a un impact direct sur le cycle d’allumage et la sécurité.
Un tableau permet de faire le lien entre symptômes et fils concernés :
| Symptôme | Fils/Composants touchés | Actions recommandées |
|---|---|---|
| Démarrage impossible | Fil rouge, boîtier d’allumage | Vérifier alimentation batterie et continuité câbles |
| Démarrage intermittent | Fil noir de masse, contacteur ou relais | Contrôler masse et état du contacteur d’embrayage voir lien |
| Perte de puissance moteur | Boîtier, courbe d’avance moteur | Tester ou remplacer boîtier, adapter profil avance |
| Voyants ou accessoires inactifs | Fil marron, fusible principal | Examiner câblage et état du fusible principal voir guide fusible |
Cette approche structurée facilite un diagnostic rapide et pertinent, évitant des démontages inutiles. Prenez aussi en compte l’entretien global de la moto ; un câblage propre et exhaustif est souvent le signe d’une moto bien entretenue, comme le rappelle régulièrement la communauté Triumph à travers son forum dédié.
Les meilleures pratiques pour améliorer l’entretien électrique de votre Triumph
Un système d’allumage performant est un gage de plaisir et de fiabilité sur la route. La longévité de votre moto Triumph dépend largement de la qualité de son câblage et du soin apporté aux boîtiers d’allumage. Voici quelques bonnes pratiques pour un entretien irréprochable :
- Inspection régulière : Inspectez périodiquement le câblage complet. La moindre fissure d’isolation, trace de corrosion ou câble desserré peut provoquer des problèmes soudains.
- Nettoyage professionnel : Gardez connecteurs et bornes propres et graissés avec des produits spécifiques pour éviter l’oxydation et la corrosion.
- Respect des codes couleurs : Respectez scrupuleusement le code couleur durant tous travaux électriques pour prévenir tout court-circuit ou erreurs de branchement.
- Remplacement préventif : Remplacez les boîtiers d’allumage anciens ou douteux, surtout ceux de première génération comme le boîtier rouge 1290010 connu pour ses fragilités.
- Utilisation de pièces adaptées : Privilégiez toujours les boîtiers référencés pour votre modèle de moto pour assurer les meilleures performances.
Une attention particulière à la vérification des composants électriques complémentaires, tels que les fusibles et relais de démarrage, améliore notablement la sécurité électrique. Pour approfondir, consultez les conseils pratiques pour le relai de démarreur Triumph qui complète l’entretien électrique de l’allumage.
| Pratique | Objectif | Fréquence recommandée |
|---|---|---|
| Inspection visuelle câblage | Déceler usure, corrosion | Chaque 6 mois ou avant grands trajets |
| Nettoyage contacts et connecteurs | Prévenir oxydation, dégradations | Annuel ou selon usage |
| Test des boîtiers et bobines | Assurer intégrité électronique | Annuel ou aux premiers signes de problème |
| Remplacement boîtiers anciens | Éviter pannes soudaines | Dès constatation de faiblesse |
L’entretien régulier combiné à une bonne connaissance des codes couleurs permet de garantir la pérennité de la moto. La communauté Triumph souligne fréquemment l’importance de ces bonnes habitudes pour savourer chaque sortie sans inquiétude.
{« @context »: »https://schema.org », »@type »: »FAQPage », »mainEntity »:[{« @type »: »Question », »name »: »Comment reconnau00eetre un bou00eetier du2019allumage du00e9fectueux sur une Triumph ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Un bou00eetier du2019allumage du00e9fectueux peut provoquer des difficultu00e9s au du00e9marrage, des ratu00e9s, ou une perte de puissance. Un diagnostic avec multimu00e8tre et inspection visuelle des cu00e2bles permet souvent de confirmer sa panne. »}},{« @type »: »Question », »name »: »Pourquoi est-il important de respecter les codes couleurs lors du cu00e2blage ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Respecter les codes couleurs garantit une connexion correcte, pru00e9vient les courts-circuits et facilite le diagnostic ultu00e9rieur. Cela permet aussi du2019u00e9viter des erreurs cou00fbteuses lors de ru00e9parations. »}},{« @type »: »Question », »name »: »Peut-on modifier un bou00eetier d’allumage Triumph pour amu00e9liorer les performances ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Oui, certaines gu00e9nu00e9rations comme la 2e gu00e9nu00e9ration (ref. 1290004) permettent la suppression du2019un shunt pour modifier la courbe du2019avance, influant sur les performances moteur. »}},{« @type »: »Question », »name »: »Quel est le ru00f4le principal du fil vert dans le cu00e2blage du2019allumage ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Le fil vert est gu00e9nu00e9ralement associu00e9 u00e0 la commande de du00e9marrage. Il transmet le signal permettant du2019engager le solu00e9nou00efde du du00e9marreur au moment du lancement du moteur. »}},{« @type »: »Question », »name »: »Ou00f9 trouver des informations fiables sur le systu00e8me du2019allumage Triumph ? », »acceptedAnswer »:{« @type »: »Answer », »text »: »Des sites spu00e9cialisu00e9s comme triumphforever.fr offrent une mine de ressources techniques, guides, diagnostics et conseils du2019entretien pour les passionnu00e9s de Triumph. »}}]}Comment reconnaître un boîtier d’allumage défectueux sur une Triumph ?
Un boîtier d’allumage défectueux peut provoquer des difficultés au démarrage, des ratés, ou une perte de puissance. Un diagnostic avec multimètre et inspection visuelle des câbles permet souvent de confirmer sa panne.
Pourquoi est-il important de respecter les codes couleurs lors du câblage ?
Respecter les codes couleurs garantit une connexion correcte, prévient les courts-circuits et facilite le diagnostic ultérieur. Cela permet aussi d’éviter des erreurs coûteuses lors de réparations.
Peut-on modifier un boîtier d’allumage Triumph pour améliorer les performances ?
Oui, certaines générations comme la 2e génération (ref. 1290004) permettent la suppression d’un shunt pour modifier la courbe d’avance, influant sur les performances moteur.
Quel est le rôle principal du fil vert dans le câblage d’allumage ?
Le fil vert est généralement associé à la commande de démarrage. Il transmet le signal permettant d’engager le solénoïde du démarreur au moment du lancement du moteur.
Où trouver des informations fiables sur le système d’allumage Triumph ?
Des sites spécialisés comme triumphforever.fr offrent une mine de ressources techniques, guides, diagnostics et conseils d’entretien pour les passionnés de Triumph.
